Zawory zaciskowe AKO

Informacje
o produkcie

Zawory zaciskowe firmy AKO to idealna armatura, służąca odcinania i regulowania przepływu mediów powodujących ścieranie i korozję lub zawierających włókna. Zawory zaciskowe coraz częściej stosuje się jako armaturę odcinającą i regulującą przepływ emulsji, szlamów, pyłów, substancji gazowych, sprężonego powietrza, proszku, granulatów, peletów itp.

Wyróżniamy dwa rodzaje zawór zaciskowych:

  • pneumatyczne zawory zaciskowe – zasilane bezpośrednio sprężonym powietrzem/cieczą, oraz
  • mechaniczne zawory zaciskowe – sterowane samoczynnie za pomocą mechanizmu i napędu.

W naszej ofercie skupiliśmy się przede wszystkim na pneumatycznych zaworach zaciskowych.

Pneumatyczne zawory zaciskowe to armatura, która służy do blokowania przepływu oraz regulacji/dozowania produktów o własnościach korozyjnych i ściernych oraz materiałów włóknistych, jak np. granulaty, proszki, pelety, pyły oraz ciecze, które zawierają substancje stałe itp.

Poniżej film przedstawiający działanie zaworu:

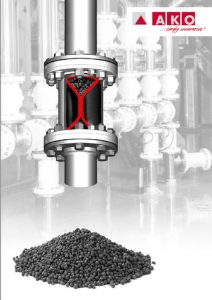

Jak działają zawory zaciskowe sterowane pneumatycznie?

Zasilenie korpusu powietrzem lub cieczą pod ciśnieniem z 2 bary większym od ciśnienia medium powoduje zaciśnięcie się specjalnie zaprojektowanego rękawa o wysokiej elastyczności, dając 100% szczelność. Maksymalne ciśnienie robocze wynosi od 2 do 6 bar, w zależności od średnicy nominalnej.

Zalety sterowanych pneumatycznie zaworów zaciskowych:

  • swobodny przepływ produktu
  • optymalne uszczelnienie
  • minimalny opór tarcia
  • brak zatorów
  • stosunkowo niewielkie zużycie powietrza
  • niewielka waga

Typy konstrukcyjne

Różnorodne typy konstrukcyjne materiałów, kołnierzy i rękawów umożliwiają szeroką gamę zastosowań. Specjalne systemy sterowania umożliwiają zastosowanie zaworów zaciskowych np. w transporcie próżniowym oraz zwiększają bezpieczeństwo w razie przerwy w dopływie energii elektrycznej lub powietrza. Dostępne są także wersje specjalne do stref zagrożonych wybuchem (EX).

Zawory zaciskowe do stref zagrożonych wybuchem

Pneumatyczne zawory zaciskowe AKO są skonstruowane zgodnie z najnowszym stanem wiedzy technicznej i spełniają wymagania dyrektywy w sprawie urządzeń ciśnieniowych 97/23/WE i w specjalnej, certyfikowanej przewodzącej wersji można je stosować w obszarach Ex w strefie 0, 1, 2, 20, 21 i 22 .

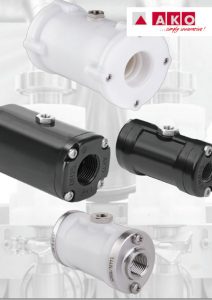

Wersje przyłączy zaworów zaciskowych

Oferta przyłączy pneumatycznych zaworów zaciskowych jest następująca:

  • KOŁNIERZ wg DIN EN 1092-1 PN 10/16
  • KOŁNIERZ wg ANSI B 16.5 / 150lbs
  • GWINT WEWNĘTRZNY wg DIN EN ISO 228 (G)
  • GWINT WEWNĘTRZNY wg ANSI/ASME B1.20.1 (NPT)
  • TRI-CLAMP wg DIN 32676 szereg A
  • TRI-CLAMPEN wg DIN 32676 szereg C
  • SPAWANE KOŃCE RUROWE wg DIN 11850 szereg 2
  • SPAWANY KONIEC RUROWY wg ASTM A554
  • KRÓCIEC GWINTOWANY (gwint rury mlecznej) wg DIN 11851
  • PRZYŁĄCZE CYSTERNOWE wg DIN 28459

Opcjonalnie można przyspawać kołnierzowym Tri-clamp wg DIN 11853-3, króciec gwintowany wg DIN 11853-1 lub kołnierz wg DIN 11853-2 (BF) lub DIN 11864-2 kształt A (BF).

Konserwacja pneumatycznych zaworów zaciskowych

Prosta i szybka wymiana gumowego pierścienia przy pomocy szczegółowych instrukcji montażu pneumatycznych zaworów zaciskowych sprawia, że koszty ich serwisowania „Total cost of ownership“ są bardzo niskie. AKO oprócz instrukcji montażu daje klientom możliwość bezpłatnego pobierania szeregu różnych filmów montażowych, które w zaledwie klika minut prezentują sposób demontażu / montażu pierścienia zaworu zaciskowego.

Przykładowe aplikacje:

  • transport pneumatyczny: cement, pigmenty, granulaty i inne
  • przemysł ceramiczny/szklarski/tworzyw sztucznych
  • oczyszczalnie ścieków
  • przemysł farmaceutyczny/spożywczy
  • produkcja winiarska
  • próżniowe systemy toaletowe
  • systemy dozowania i ważenia
  • urządzenia do lakierowania proszkowego
  • transport próżniowy
  • przemysł kamieniarski
  • garbarnie
  • elektrownie
  • przemysł chemiczny

Sterowanie pneumatycznym zaworem zaciskowym

Zaleca się, by bezpośrednio na przyłączu sterującym zaworu zaciskowego zainstalować zawór szybkiego odpowietrzania. Dzięki temu zawór zaciskowy otwiera szybko i niezależnie od rozmiaru i odległości zaworu pilotowego. W przypadku zastosowania zaworu zaciskowego w przewodzie ssącym i panującym w nim podciśnieniu większym niż 0,1bar, należy zapewnić wyrównanie próżni, na przykład za pomocą AKOVAC (zespół próżniowy).
